Výroba záhradného drviča konárov svojpomocne

Záhradný drvič je výborný nástroj na spracovanie záhradného odpadu. Pomáha premeniť kopy vytrhaného hrachu v lete, ale aj mohutné stonky paprík, baklažánov či paradajok na jeseň, na zlomkové množstvo nadrobno posekaného materiálu, ktorý v komposte nezaberie toľko miesta. Navyše sa v ňom rýchlejšie rozloží.

Podrvené konáre po reze stromov môžete použiť aj ako kvalitný mulč. Veta premenená na štiepky je vynikajúcim mulčom pre záhradnícke a záhradnícke plodiny a môže sa použiť aj na zapálenie sporákov. Z rozdrvených konárov, buriny a vetvičiek sa pripravuje vysokokvalitný kompost.

Ak bývate na dedine a máte veľkú záhradu, často sa stretávate s problémom s odpadom v podobe konárov, ktoré zaberajú veľa miesta. Najjednoduchšie riešenie je rozdrviť ich. Pomocou drviča konárov si môžete ľahko vytvoriť aj vlastný mulč, ktorý obvykle kupujete v záhradných centrách za nemalé peniaze. Prečo by ste mali konáre z vašich stromov vyhadzovať, keď ich môžete použiť ako mulč pod kríky a stromy? Jediné, čo k tomu potrebujete, je drvič záhradného odpadu.

Nastrúhaná tráva hnije rýchlejšie v komposte a je ľahšia pre žalúdky malých domácich miláčikov.

Prečo si vyrobiť drvič konárov doma?

Na trhu sú v predaji rôzne modely drvičov s mnohými výhodami. Pre niektorých je však nákup drviča neprijateľný kvôli vysokej cene. Domáci remeselník však môže vlastnými rukami vyrobiť záhradný sekáčik na trávu a konáre, pričom použije improvizované materiály a motory zo starých strojov. Svojpomocný záhradný drvič konárov vám umožní výrazne ušetriť rodinný rozpočet a eliminovať tak nákup drahej jednotky.

Základné princípy fungovania drviča

Princíp činnosti drviča je jednoduchý a podobný kuchynskému mlynčeku na mäso. Prijímacia nádrž a nádrž na drvené drevo sú spojené krytom. Nože sú pripevnené k hriadeli. Materiál sa naloží do prijímacej nádrže a zapne sa motor, ktorý poháňa hriadeľ a následne aj nože. Účelom drviča je teda prirodzene drviť stonky, konáre a inú vegetáciu, ale zároveň by pohyby čepelí nemali vytvárať silné prúdenie vzduchu a vyfúkavať zeleň z nádrže.

Výber komponentov a konštrukčné možnosti pre domáci drvič

Pri výbere drviča na drevo či záhradného drviča je dôležité vziať do úvahy niekoľko faktorov, aby ste si vybrali ten správny model pre vaše potreby. Na trhu existuje niekoľko druhov záhradných drvičov, ktoré sa líšia svojím pohonom, ale aj spôsobom spracovania odpadu.

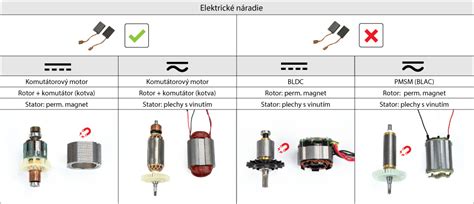

Pohonná jednotka (motor)

Podľa typu motora sa berie do úvahy benzínový a elektrický pohon. Každý z nich má svoje vlastné klady a zápory, ktoré je potrebné zvážiť pri domácej výrobe.

Minimálne požiadavky na motor sú 1350 ot./min. a výkon 180 wattov. Neexistuje horný limit pre výkon ani rýchlosť. Schopnosť recyklovať tento alebo ten odpad zo záhrady je určená kapacitou jednotky. Pred vytvorením domáceho štiepkovača (iný názov pre brúsku) určite jeho účel a vyberte motor s vhodným výkonom.

Na výrobu drviča z motora práčky nie je nič zložité. Kľúčom je použiť motory z poloautomatických strojov (napríklad domácich modelov ako „Malyutka“, „Fairy“ alebo „Oka“).

Rezací mechanizmus (nože a valce)

Pri domácej výrobe sa zvažuje niekoľko typov rezacích mechanizmov, inšpirovaných komerčnými variantmi:

• Univerzálny nôž: na kosenie trávy aj pevného odpadu.
• Fréza: na tvrdé drevo.
• Typ kladiva: na likvidáciu tenkých stoniek.
• Turbína: pre silné vetvy.
• Valcový: melie výhonky kríkov a stromov.
• Strunová kosačka: reže mäkké úlomky.

Drviče s nožmi používajú rotujúce ostré čepele na rýchle rezanie a sekanie záhradného odpadu. Sú ideálne na spracovanie mäkšieho materiálu ako je lístie, tráva alebo malé konáre. Valcový drvič využíva pomaly rotujúci ozubený valec, ktorý odpad pomaly stláča a láme. Kladivové drviče využívajú rotujúce kladivá na rozbitie a rozdrvenie materiálu na malé kúsky.

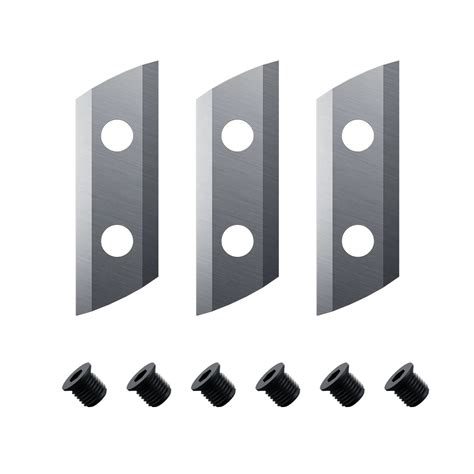

Ako nože sa dá použiť čokoľvek. Niektorí ľudia odstraňujú kotúče kosačky na trávu, zatiaľ čo iní si ich dokonca vyrábajú sami zo starých píl alebo z celého listu pílky na kov. Možný je aj jeden nôž. Počet a veľkosť nožov závisí od toho, ako jemne chcete rozdrviť konáre. Ak si chcete vyrobiť vlastný nôž, vezmite si vhodný materiál a vystrihnite z neho potrebný počet obdĺžnikových čepelí s otvorom v strede na pripevnenie k drieku. Krátke hrany nechajte tak, ako sú, alebo ich opilujte a dlhé hrany nabrúste. Čepele s opilovanými krátkymi hranami (v tvare kosoštvorca) sú vhodné na kosenie trávy.

Na rezacie nože je potrebné vybrať materiál s dostatočnou tvrdosťou, aby jeho ostrie odolalo tvrdším drevinám. Nože na valci by mali byť z ocele triedy 11 600. Pri výbere veľkosti čepele majte na pamäti, že čím nižší je výkon motora, tým ľahšia by mala byť čepeľ.

Prevodový mechanizmus

Mali by ste venovať pozornosť aj typu pohonu. Môže to byť hriadeľ motora, na ktorom sú pripevnené rezacie nože. Používa sa tiež remeňový alebo reťazový pohon. Dôležitým kritériom sú priemery kladiek. Rýchlosť otáčania nožov nehrá v produktivite zvláštnu úlohu, dôležitá je použitá sila. Optimálnym riešením je polovičný počet otáčok (napríklad 1400 ot./min.). Parameter je možné zmenšiť, ak sa priemery hriadeľov líšia dvojnásobne. Inými slovami, pre hnaciu kladku by veľkosť mala byť 100 mm a pre hnanú 200 mm. Na vzdialenosti medzi remenicami vlastne nezáleží, hoci príliš dlhý pás je menej napnutý, čo spôsobí pokles účinnosti prevodovky.

Podrobný návod na výrobu domáceho drviča

Hneď je potrebné poznamenať, že ani najjednoduchší dizajn nebude fungovať, ak letný obyvateľ nemá zámočnícke zručnosti. Budete musieť pracovať nielen rukami, ale aj hlavou - kresba sa berie ako základ a musíte ju vedieť prečítať.

Príprava materiálov

Na výrobu záhradného elektrického drviča konárov s vlastnými rukami nie je potrebné kupovať nové materiály, vhodné sú aj tie, ktoré už máte k dispozícii. Dobrý majiteľ v stodole bude mať vždy niekoľko druhov valcovaného kovu potrebného na výrobu rámu:

• profilové rúry 40x40 mm alebo okrúhle rúry 32-48 mm
• rohy 35 mm, zvarené krabicou, a policová viacpolica s parametrami 50-63 mm
• kanálové tyče č. 6,5-10

Na výrobu drviča si budete musieť kúpiť od 20 do 25 kotúčových píl, ktoré poskytnú pracovnú časť so šírkou 80 mm. Sada pre disky bude vyžadovať výtlačné podložky s priemerom 20 mm.

Ďalej budete potrebovať:

• hriadeľ s ložiskami
• plech 5 mm pre puzdro a 1-2 mm pre násypku
• oceľový kruh (jeho parametre sa vyberajú na základe výkonu motora)
• skrutky s maticami M12-16 (potrebné pre spojovacie prvky)

Po príprave všetkého, čo potrebujete, môžete začať zostavovať jednotku.

Tvorba rámu a podvozku

Po predbežnom príprave výkresu budúceho zariadenia sa na začiatok vytvorí rám, ku ktorému budú pripojené uzly. Aby sa sekanie konárov neomrzelo, musíte pri zváraní rohov (alebo rúrok) dodržiavať nasledujúce odporúčania:

• výška rámu sa zhoduje s výškou pracovníka
• pre stabilitu konštrukcie musí byť jej šírka najmenej 0,5 m
• priečne nosníky privarené k stojanom zabezpečia tuhosť postele
• pre pohyblivosť jednotky sa odporúča nasadiť rám na kolesá a pripevniť rukoväť

Motor nesmie presahovať rám. Na výrobu domčekov budete potrebovať sústruh. Na základnú konštrukciu použijete profily tvaru U. Domčeky osadíte naraz aj s nožovou hlavou.

Montáž rezacej a drviacej jednotky

Aby bolo zariadenie spoľahlivé a bezpečné v prevádzke, počas montáže sa dodržiava nasledujúci algoritmus:

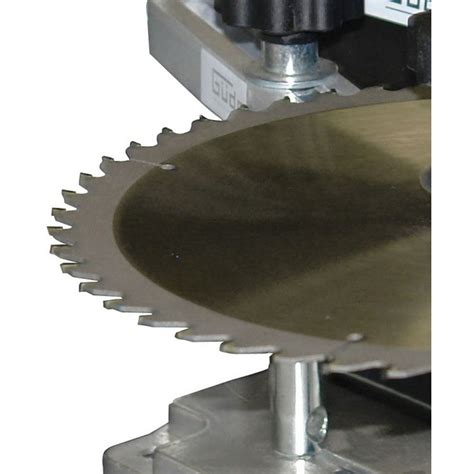

1. Píly sú navlečené na hriadeli, ohraničujú ich podložkami a utiahnuté z 2 strán maticami.
2. Po namazaní ložiskových klietok sú tieto zatlačené na hriadeľ, potom do vonkajších puzdier.
3. Uzel je priskrutkovaný k rámu pomocou skrutiek do vopred pripravených otvorov.
4. Na koncoch hriadeľa je inštalovaný zotrvačník a kladka, ktoré zaisťujú spoľahlivé upevnenie.
5. Protinôž (oceľový plech) je umiestnený blízko zubov píly.
6. Namontujte hlavný prevod a motor.
7. Navlečte si opasok a potiahnite ho čo najtesnejšie.

Umiestnenie píl vo vzťahu k hriadeľu vám umožňuje upraviť veľkosť triesok vyvrhovaných z drviča. Čím silnejšia je projekcia rezných hrán, tým je hrubší východiskový materiál.

Pri prerobení kladivkového šrotovníka na sekačku je potrebné dať si v odbornej dielni vyfrézovať 12 ks nožov podľa priloženého výkresu. Dĺžku noža je potrebné prispôsobiť šírke rotora (rezacieho valca), teda závisí od toho, ako ďaleko sú od seba prizvárané príruby na hriadeli, do ktorých boli pôvodne uchytené osky kladiviek šrotovníka. Počet nožov po obvode závisí od počtu zvolených otáčok stroja aj od toho, na čo nasekanú štiepku z prútia hodláte použiť. Z vodiacich kotúčov (prírub) je potrebné povyberať hriadele s kladivkami a rozpernými krúžkami. Po obvode prírub si rovnomerne narysujte (podľa plánovaného počtu nožov) ich vzdialenosti. Na označené miesta k obom prírubám postupne privarte nože, vždy s ostrím noža v smere sekania prútia.

Na prednej časti pri ostrí nožov urobte dostatočne masívny rezací doraz. Umiestnenie dorazu musí byť tak vysoko, aby prútie z podávacieho hrdla k rezacím nožom smerovalo mierne nadol, čím máte rotáciou nožov zaručené vhodné podávanie prútia do sekačky. Pred zváraním dorazu je potrebné od ostria nožov nastaviť minimálnu vzdialenosť (asi 2 mm). Po prichytení malým bodovým zvarom prekontrolujte ručným pootočením rotora bezpečnú medzeru všetkých nožov. Počas zvárania dorazu si môžete vymedziť vzdialenosť noža a dorazu pásovinou s hrúbkou 2 mm, keďže teplom pri zváraní sa môže zmeniť správna vzdialenosť.

Ak sa rozhodnete pre šnekový typ drviča, vonkajší priemer skrutky vybrúste tak, aby zodpovedal priemeru žľabu 100 mm. Konce šneku naostrite do kruhu a privarte nosnú objímku k žľabu. Na koniec hriadeľa nasaďte niekoľko podložiek rôznych hrúbok. Jednu stranu hriadeľa šneku oprite o puzdro, druhú o ložisko v skrini. Medzi závitovku a ložiskové puzdro pripevnite sklopný kryt s rukoväťou na nasmerovanie konárov k vstupu do závitovky. Pod šnekom je zváraním pripevnená plošina z oceľového plechu so špeciálnym výrezom. Ložisko predného puzdra zakryte ochranou - prúdnicovým kužeľom, ktorý pripevnite k základni dvoma skrutkami.

Konštrukcia vstupného zásobníka a výstupného koša

Násypka by mala byť privarená k rámu takým spôsobom, aby boli vetvy vedené vzhľadom na rezný nástroj v kolmom uhle. Kryt je vyrobený z kovového plechu a potom priskrutkovaný k zásobníku. To zabraňuje lietaniu konárov a čiastočiek trávy všade naokolo, ale smeruje ich cez kryt do zásobníka na častice mletého materiálu.

Nádoba na odpad môže byť čokoľvek. Vedrá, umývadlá a veľké hrnce akéhokoľvek tvaru a materiálu budú fungovať. Kľúčom je umiestniť ich pod digestor. Najlepšie je to urobiť pod miernym uhlom, aby sa zabránilo lietaniu nečistôt všade a aby sa ľahšie zbierali.

Dôležité je zabezpečiť pevnosť zberného koša. Niekedy sa doň môžu spolu s trávou a konármi zachytiť kamene alebo kovové predmety. Ak kôš nie je dostatočne pevný, môže sa ľahko poškodiť, čím sa drvič stane nepoužiteľným. Najlepšie je použiť kovové vedro alebo záhradný sud, v prípade potreby ho vystužiť plechom. Kôš z práčky bude tiež fungovať, ale môže byť príliš dlhý. Ak áno, skráťte ho brúskou.

Výstupný otvor pre drvený odpad sa nachádza v spodnej časti koša, v úrovni nožov. Pred tento výstupný otvor môžete prispájkovať alebo inak pripevniť kovový držiak. Tým sa zabezpečí, že drvič dôkladnejšie a jemnejšie rozdrví obsah koša.

Zapojenie elektrického motora

Teraz musíte pripraviť motor na prevádzku. Budete potrebovať kábel so zástrčkou a odizolovaným jadrom. Pripojte kábel k štartovaciemu tlačidlu na jednom konci a k vinutiu motora na druhom. Ak má motor štyri vodiče, pripojte konce štartovacieho a prevádzkového vinutia a pripojte ich k tlačidlu. Po stlačení tlačidla prúd tečie do štartovacieho vinutia a spustí motor; ak tlačidlo uvoľníte, pod napätím zostane iba pracovné vinutie a štartovací obvod sa otvorí.

Bezpečnosť pri práci s domácim drvičom

Pri obsluhe drviča musí byť človek veľmi opatrný. Všetky pohyblivé časti drviča majú obrovskú silu. Väčší sklon od podávacieho hrdla spôsobuje vytrhávanie prútia z rúk, čo môže spôsobiť zastavenie stroja či dokonca úraz. V opačnom prípade, keď bude prútie z dávkovacieho hrdla smerovať príliš kolmo alebo až proti smeru nožov, bude rezaný materiál vyhadzovaný späť do podávača. Preto je nevyhnutné venovať maximálnu pozornosť správnemu podávaniu materiálu.

Zabezpečte pevnosť zberného koša, pretože niekedy sa doň môžu spolu s trávou a konármi zachytiť kamene alebo kovové predmety. Napriek všetkým bezpečnostným opatreniam treba vždy používať pracovné rukavice a ochranné okuliare, ktoré ochránia oči pred lietajúcimi trieskami.

Upozornenie: Autor článku nenesie zodpovednosť za zranenia, ako sú odseknutie rúk alebo prstov, spôsobené neodbornou manipuláciou so svojpomocne vyrobeným drvičom.

Výhody vlastnoručne vyrobeného drviča

Svojpomocný záhradný drvič konárov vám umožní výrazne ušetriť rodinný rozpočet a eliminovať tak nákup drahej jednotky. Okrem finančnej úspory získate zariadenie prispôsobené vašim špecifickým potrebám a materiálom. Jeden z autorov uviedol: "Svojpomocne zhotovenú sekačku - drvič - používam už tretí rok a s jej výkonom som veľmi spokojný. Môžem ňou likvidovať pomerne hrubé prúty plynulým podávaním cez celý prierez vstupného hrdla."
