Lanové siete predstavujú v súčasnosti jeden z najprogresívnejších konštrukčných prvkov v modernom stavebníctve. Ich schopnosť prenášať vysoké ťahové zaťaženie pri relatívne malej vlastnej hmotnosti umožňuje realizáciu architektonicky odvážnych a rozsiahlych priestorových riešení.
Technická podstata a materiálové vlastnosti
Základom efektívnosti lanových systémov je ich ťahová pevnosť. Kovová lanová sieť je tvorená vzájomne prepojenými kovovami lanami, čo jej dodáva jedinečnú kombináciu pevnosti a pružnosti. Významným parametrom je Youngov modul, ktorý definuje mieru tuhosti materiálu a jeho schopnosť odolávať deformácii pri namáhaní.
Pri výbere siete pre konkrétnu aplikáciu je dôležité zvážiť nasledujúce faktory:
- Typ materiálu: Nerezová oceľ, bežne používaná pre svoje antikorózne vlastnosti, vykazuje Youngov modul v rozmedzí 190 - 210 GPa.
- Spôsob spletenia: Pevne tkané laná zvyšujú tuhosť a tým aj celkový Youngov modul siete.
- Priemer lana: Vo všeobecnosti platí, že hrubšie laná majú vyšší modul pružnosti.
Pre bezpečnostné bariéry alebo oplotenia je nevyhnutné voliť systémy s vysokým Youngovým modulom, aby sa zabezpečila odolnosť proti nárazom bez trvalej deformácie.
Historický vývoj visutých konštrukcií
História drôtených lán sa oficiálne začala v roku 1834 v Nemecku zásluhou banského radcu A. Alberta. Princípy odozvy visutých lán však predvídal už Leonardo da Vinci v 15. storočí. Matematické základy, známe ako reťazovka, sformulovali v 17. storočí bratia Bernoulliovci spolu s Huygensom a Leibnizom.
Vývoj možno rozdeliť do troch základných etáp:
- Do konca 19. storočia: Dominancia visutých konštrukcií v mostnom staviteľstve.
- 1896 - polovica 20. storočia: Prvé experimenty so zastrešením budov, napríklad realizácia V. G. Šuchova v Nižnom Novgorode.
- Po roku 1952: Rozmach lanových strešných systémov po úspešnej realizácii Raleigh arény v USA, čo potvrdilo efektívnosť ťahom namáhaných sústav.
Moderné aplikácie a inžinierske výzvy
Súčasné inžinierstvo využíva sofistikované výpočtové modely, ako sú metóda konečných prvkov či metóda dynamickej relaxácie, na analýzu nelineárnych vlastností lanových sietí. Kľúčovým procesom je tzv. form-finding, teda hľadanie optimálneho tvaru siete pri zadanom predpätí.

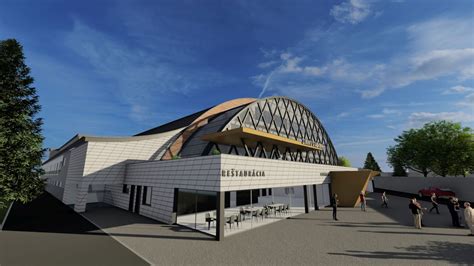

Významným príkladom svetového formátu je Zimný štadión v Prešove, ktorého visutá lanová strešná sústava v tvare hyperbolického paraboloidu patrí medzi najvýznamnejšie objekty svojho druhu. Pri rekonštrukcii takýchto unikátnych diel je nevyhnutný trvalý online monitoring napätia v lanách, ktorý zabezpečuje stálosť predpätia a spoľahlivosť konštrukcie.
Technológie výroby a protikorózna ochrana
Kvalita lanových systémov závisí od technológie výroby drôtov. Patentovanie, špeciálny spôsob izotermického kalenia, vytvára jemnú sorbitickú štruktúru vhodnú na ťahanie drôtov s vysokou pevnosťou. Keďže oceľové laná podliehajú korózii, vyžadujú si špeciálnu ochranu:
| Typ ochrany | Metóda |
|---|---|
| Povlak drôtov | Zinok alebo zliatina Zn95Al5 (vysoká odolnosť) |
| Vonkajší plášť | Polyetylénové puzdro (min. hrúbka 3 mm) |
| Zakončenia | Zalievané koncovky (kovom alebo živicou) |
Pre moderné membránové konštrukcie sa čoraz častejšie využívajú aj syntetické laná, ktoré ponúkajú vysoký pomer pevnosti k hmotnosti a lepšie tlmiace schopnosti, hoci vyžadujú zohľadnenie reologických vlastností, akými sú dotvarovanie a relaxácia.
