Automatická Závlaha Futbalového Ihriska: Návrh a Realizácia

Profesionálny správca futbalového ihriska dbá o kvalitný trávnik v dobrej rastovej kondícii. Automatický závlahový systém zabezpečuje dostatočnú vodu pre koreňový systém a je preto dôležitou investíciou pre úspešný rast trávnika. Investícia do závlahového systému sa veľmi rýchlo vráti, pričom automatický systém ušetrí približne 60% nákladov za vodu a energiu oproti bežnému spôsobu závlahy.

Kvalita trávnika je s automatickým systémom ďaleko vyššia, čo ocenia hlavne hráči. Trávnik je rovnako kvalitný na celej ploche, ktorá je zavlažovaná rovnomerne, a nedochádza tak k premočeným miestam. Podpovrchový automatický závlahový systém pritom nie je iba pre bohaté futbalové kluby.

Kľúčové komponenty a technické požiadavky

Automatický závlahový systém pre futbalové ihriská zahrňuje postrekovače, elektromagnetické ventily, rozvody vody z PE rúr, riadiacu jednotku a senzor. Pre efektívne plánovanie systému je dôležité mať informácie o výdatnosti vodného zdroja, či už je to studňa, vodný tok, retenčná nádoba alebo kombinácia zdrojov s doplneným čerpadlom na požadovaný výkon. Závlahový systém pre futbalové ihrisko využíva dostupný vodný zdroj na určenie počtu sekcií a postrekovačov.

V prípade nedostatku vody môže byť voda doplňovaná z retenčnej nádoby, aby bola záruka dostatočného množstva vody pre závlahový systém. Pri zavlažovaní futbalového ihriska je rovnako dôležité mať k dispozícii čistú vodu, preto sa odporúča inštalácia kvalitného filtračného systému. Tým sa zabráni poruchovosti rotačného postrekovača a zabezpečí sa efektívne zavlažovanie trávnika.

Čerpacie stanice, alebo inak povedané čerpadlá, ktoré sú riadené elektronikou, sa vždy navrhujú tak, aby mali určitú rezervu. Pri štandardnom rozmere ihriska (110m×65m) sa na zavlažovanie bežne používa 24 postrekovačov. Hoci by ich stačilo aj menej, keďže jeden postrekovač má dostrek približne 20m, zo skúseností vieme, že na ihrisku často fúka - a zásadne najmä vtedy, keď postrekujú závlahy. Na niektorých ihriskách dokonca spravidla fúka vietor vždy z jednej a tej istej strany. V takýchto prípadoch trysky, ktoré striekajú proti smeru vetra, dosahujú dostrek z pôvodných 20m iba cca 6-7m.

Každá z trysiek má spotrebu 5m³/h a viac, čo znamená, že zdroj vody, ktorý sa používa na závlahu, musí mať kapacitu 5m³ a viac. V takomto prípade postrekuje 1 tryska. Ak sa zdrojom vody vieme priblížiť ku kapacite 10m³, používa sa systém, kedy postrekujú 2 trysky naraz.

Návrh a projektovanie závlahových systémov

Vzhľadom k jednotným rozmerom futbalových ihrísk sú aj návrhy závlah veľmi podobné. Projekčné oddelenie disponuje dlhoročnými skúsenosťami, rieši a vypracúva projekty závlahového systému nielen pre záhrady, ale vo veľkej miere navrhuje závlahy pre rozsiahle plochy ako je napríklad komunálna zeleň, parky, zavlažovanie plôch privátnej a komerčnej zelene, golfové a futbalové ihriská, taktiež rozsiahle poľnohospodárske a produkčné plochy, ako aj zavlažovanie pre vertikálnu a strešnú zeleň.

Ku každej skupine zákazníkov sa pristupuje z pohľadu vypracovania projektu a získavania podkladov individuálne. Ak ste koncový spotrebiteľ, projekt závlahového systému sa vypracuje na základe Vášho dopytu. Súčasťou podkladov je vyplnenie formulára, ktorého obsahom je popis záhrady, uvedenie želaných prvkov závlahy a ich preferované umiestnenie v záhrade, ako aj popis zdroja vody a čerpadla, ak už je inštalované alebo zakúpené. Formulár je navrhnutý tak, aby čo najviac uľahčil vypracovanie zadania pre projekt.

Výsledkom práce je jednoduchý návrh so zakreslením inštalácie jednotlivých rozvodov potrubia, umiestnenie a poloha ventilovej šachty, riadiacej jednotky a elektrického vedenia od riadiacej jednotky k elektromagnetickým ventilom. Samozrejmosťou je zakreslenie pozícií jednotlivých postrekovačov, ich označenie, ako aj ich farebne odlíšené rozdelenie do jednotlivých sekcií / zón. Súčasťou vypracovania je aj výkaz výmer.

Futbalové kluby sa často obracajú so spracovaním cenovej ponuky, ako aj projektu závlahového systému. Ak je zeleň súčasťou Vášho stavebného zámeru či projektu, potom neodmysliteľnou súčasťou je aj závlahový systém. Vypracuje sa projekt akéhokoľvek závlahového systému alebo detailu pre Vašu alebo Vami riešenú plochu. Spolupracujúcim realizačným a inštalačným firmám sa vypracuje projekt automatického závlahového systému TORO na základe ich žiadosti.

Varianty rozmiestnenia postrekovačov na futbalovom ihrisku

V praxi sa používa niekoľko variantov návrhu automatického závlahového systému. Varianty zohľadňujú výdatnosť vodného zdroja a rozmery futbalového ihriska, ktoré sa veľmi často líšia. Jedná sa o nasledovné základné varianty:

Variant A: 24 postrekovačov / 12 sekcií

• Tento variant sa vyznačuje prietokom vody na jednej sekcii 160-230 l/min, v závislosti od tlaku, typu a konkrétnej značky postrekovača.
• Všeobecne sa jedná o výsuvný postrekovač s 1“ pripojením. Do systému je zaradený elektromagnetický ventil so 6/4“ závitom.
• Na ihrisku je rozmiestnených 6 ks ventilových boxov, každý jeden je vybavený 2ks elektromagnetickými ventilmi.
• Výhodou tohto variantu je menšie množstvo vydrážkovaných rýh v hracej ploche ihriska potrebných pre uloženie PE rúr.

Variant B: 24 postrekovačov / 24 sekcií

• Variant s 24 postrekovačmi a 24 sekciami sa vyznačuje prietokom vody na jednej sekcii 80-115 l/min, v závislosti od tlaku, typu a konkrétnej značky postrekovača.
• Všeobecne sa jedná o výsuvný postrekovač s 1“ pripojením. Z dôvodu skrátenia zavlažovacieho času pri každom jednom postrekovači je v tomto variante vhodné použiť postrekovač s rýchlou rotáciou.
• Do systému je zaradený elektromagnetický ventil s 1“ závitom. Na ihrisku je rozmiestnených 6 ks ventilových boxov, každý jeden box je vybavený 4ks elektromagnetickými ventilmi.
• V prípade, ak je zdroj vody dostatočný (prietok vody v rozmedzí 160-230 l/min), je možné riadiacou jednotkou otvárať 2ks elektromagnetických ventilov súčasne, čo znamená, že reálne máme len 12 sekcií.
• Je to variant s výhodnou obstarávacou cenou za závlahový materiál a zároveň je zaujímavý z dôvodu skrátenej doby zavlažovania trávnika na ihrisku oproti základnému variantu 24 postrekovačov = 24 sekcií.

Variant C: 13 postrekovačov / 13 sekcií

• Tento variant (13 postrekovačov = 13 sekcií) sa vyznačuje prietokom vody na jednej sekcii 210-240 l/min, v závislosti od tlaku, typu a konkrétnej značky postrekovača.
• Všeobecne sa jedná o výsuvný postrekovač so 6/4“ pripojením, prevažne už so zabudovaným elektromagnetickým ventilom v tele postrekovača.
• Na ihrisku sú umiestnené 2 ks ventilových boxov s odvodňovacími ventilmi určených pre hlavný rozvod.
• Tento variant zavlažovania ihriska sa vyznačuje minimálnym vstupom drážkovacieho mechanizmu do hracej plochy ihriska, oproti ostatným používaným variantom, a tiež nízkym počtom použitých komponentov - postrekovače a elektromagnetické ventily.
• Požiadavka na tlak vody kolíše taktiež v závislosti od typu a konkrétnej značky postrekovača.

Špecifické postrekovače a rozmetadlá

Existujú špecializované postrekovače a rozmetadlá, ktoré sú ideálnou voľbou pre efektívnu aplikáciu hnojív, piesku alebo iných materiálov na futbalové trávniky. V ponuke nájdete produkty od osvedčených značiek ako sú Toro a Dakota, ktoré vynikajú precíznosťou, spoľahlivosťou a jednoduchou obsluhou.

SUPER 6452” rotačný postrekovač

• Je to výsuvný postrekovač pre športové ihriská, vyrobený ako veľká zavlažovacia pištoľ.
• Umožňuje veľký polomer zavlažovania a môže byť použitý na športové ihriská ako futbal, rugby, baseball.
• Veľký polomer umožňuje inštaláciu na vonkajších častiach mimo ihriska, čím sa predchádza jeho poškodeniam.
• Môže pracovať s vysokým tlakom pre dosiahnutie maximálnej vzdialenosti.

Hunter G885 E

• Tento model je vlajkovou loďou v segmente golfových rotorov, navrhnutý pre precíznu závlahu veľkých športových plôch.
• Disponuje integrovaným elektromagnetickým ventilom v hlave, čo umožňuje individuálne ovládanie každého postrekovača zvlášť.
• Vďaka technológii PressurePort a systému troch trysiek dosahuje G885 bezkonkurenčnú rovnomernosť distribúcie vody.
• Model je vybavený pokročilým dekodérom priamo v hlave (verzia E) a umožňuje prepínanie režimov On / Off / Auto manuálne priamo na postrekovači.

Ďalšie typy postrekovačov a rozmetadiel

• Eco 250G: Pozinkovaný stroj vhodný na celoročné použitie vrátane zimy. Veľký objem a vysoká výkonnosť sú pre tento univerzálny stroj charakteristické.
• Diskové rozmetadlá: Umožňujú široké spektrum aplikácií od jemného práškovania až po plnenie dier po prevzdušňovaní hrubou vrstvou piesku.
• Rozmetadlo hnojiva: Určené pre iný sypký materiál, ktorý sa upevňuje na úžitkové vozidlo Workman.
• Ťahaný rozmetač: S väčšou kapacitou zásobníku než u modelu 1800.
• Kompaktné postrekovače: Vhodné pre poľnohospodárstvo, záhradníctvo, športový trávnik a postrek postrekovania.
• Postrekovače Demount: Kompletné samostatné postrekovacie systémy pre montáž na úžitkové vozidlá, pick-upy a iné vhodné vozidlá.
• Postrekovače namontované na traktore: Vhodné na postrekovanie v poľnohospodárstve, záhradníctve, na športových trávnikoch a záhradných postrekoch.

Príklad realizácie automatického zavlažovacieho systému

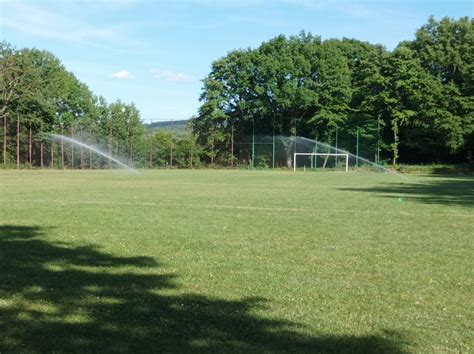

Na miestnom futbalovom ihrisku bol zrealizovaný projekt zameraný na vybudovanie automatického zavlažovacieho systému hracej plochy. V zmysle vypracovanej projektovej dokumentácie bola na hracej ploche vykonaná inštalácia 24 postrekovačov, ktoré sú rozmiestnené na dostrek a tvoria štvorcový spon. Automatické ovládanie je riadené modulárnou ovládacou jednotkou a skupinou elektroventilov v šachtách umiestnených po okrajoch hracej plochy. Blokovanie závlahy počas prirodzených zrážok je riešené prostredníctvom zrážkového čidla. Výhodou takého systému zavlažovania je jednak pravidelná automatická závlaha hracej plochy, ktorá zabezpečuje rýchlu regeneráciu trávnika a väčšiu trvácnosť.

Pôvodný vodný zdroj, potok, vyžadoval pred spustením čerpadla neustále dopĺňanie vody do nasávacej vetvy a pomerne časté čistenie nasávacieho koša. Využitie takéhoto zdroja by nebolo vhodné pre nový plnoautomatický systém. Z tohto dôvodu sa mesto rozhodlo využiť ako efektívnejší zdroj vody studňu, z ktorej je voda čerpaná do 14m³ veľkej nádrže.
