Automatická závlaha na futbalovom ihrisku: Princípy a technológie

Profesionálny správca futbalového ihriska dbá o kvalitný trávnik v dobrej rastovej kondícii. Automatický závlahový systém zabezpečuje dostatočnú vodu pre koreňový systém a je preto dôležitou investíciou pre úspešný rast trávnika.

Význam automatickej závlahy a jej komponenty

Prečo je automatická závlaha kľúčová?

Automatický závlahový systém nie je iba pre bohaté futbalové kluby. Investícia do závlahového systému sa veľmi rýchlo vráti. Automatický systém ušetrí približne 60% nákladov za vodu a energiu oproti bežnému spôsobu závlahy. Navyše kvalita trávnika je ďaleko vyššia, čo ocenia hlavne hráči. Trávnik je rovnako kvalitný na celej ploche a je zavlažovaný rovnomerne, čím nedochádza k premočeným miestam. Hlavnou výhodou je pravidelná automatická závlaha hracej plochy, ktorá zabezpečuje rýchlu regeneráciu trávnika a väčšiu trvácnosť.

Základné prvky závlahového systému

Automatický závlahový systém pre futbalové ihriská zahrňuje postrekovače, elektromagnetické ventily, rozvody vody z PE rúr, riadiacu jednotku a senzor. V rámci modernizačných projektov sa do hracej plochy umiestňujú závlahové hadice, z ktorých sú napájané závlahové trysky ukryté priamo v trávniku. Automatické ovládanie je riadené modulárnou ovládacou jednotkou a skupinou elektroventilov v šachtách umiestnených po okrajoch hracej plochy. Blokovanie závlahy počas prirodzených zrážok je riešené prostredníctvom zrážkového čidla.

Požiadavky na vodný zdroj a filtráciu

Je dôležité mať informácie o výdatnosti vodného zdroja pre plánovanie systému, či už je to studňa, vodný tok, retenčná nádoba alebo kombinácia zdrojov s doplneným čerpadlom na požadovaný výkon. Závlahový systém využíva dostupný vodný zdroj na určenie počtu sekcií a postrekovačov. V prípade nedostatku vody môže byť voda doplňovaná z retenčnej nádoby, aby bola záruka dostatočného množstva vody pre systém. Pri zavlažovaní je dôležité mať k dispozícii čistú vodu, preto sa odporúča inštalácia kvalitného filtračného systému. Tým sa zabráni poruchovosti rotačného postrekovača a zabezpečí sa efektívne zavlažovanie trávnika.

Pri prechode zo starších systémov, kde bolo potrebné dopĺňať vodu do nasávacej vetvy čerpadla a často čistiť nasávací kôš napríklad v potoku, je využitie takýchto zdrojov neefektívne pre plnoautomatický systém. Z tohto dôvodu sa často rozhoduje pre efektívnejší zdroj vody, napríklad studňu, z ktorej je voda čerpaná do väčšej akumulačnej nádrže, napríklad o objeme 14m³. Staré kovové, prehrdzavené nadzemné nádrže sa často nahrádzajú podzemnými plastovými nádržami.

Typické varianty rozmiestnenia postrekovačov

V praxi sa používa niekoľko variantov návrhu automatického závlahového systému. Tieto varianty zohľadňujú výdatnosť vodného zdroja a rozmery futbalového ihriska, ktoré sa veľmi často líšia. Vzhľadom k jednotným rozmerom futbalových ihrísk sú aj návrhy závlah veľmi podobné.

Variant A: 24 postrekovačov (18 okrajových + 6 stredových) / 12 sekcií

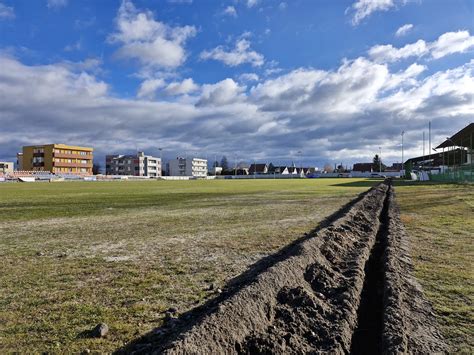

Tento variant sa vyznačuje prietokom vody na jednej sekcii 160-230 l/min, v závislosti od tlaku, typu a konkrétnej značky postrekovača. Všeobecne ide o výsuvný postrekovač s 1“ pripojením. Do systému je zaradený elektromagnetický ventil so 6/4“ závitom. Na ihrisku je rozmiestnených 6 ks ventilových boxov, pričom každý jeden je vybavený 2ks elektromagnetickými ventilmi. Výhodou tohto variantu je menšie množstvo vydrážkovaných rýh v hracej ploche ihriska potrebných pre uloženie PE rúr.

Variant B: 24 postrekovačov (18 okrajových + 6 stredových) / 24 sekcií (s možnosťou 12 sekcií)

Variant s 24 postrekovačmi a 24 sekciami sa vyznačuje prietokom vody na jednej sekcii 80-115 l/min, v závislosti od tlaku, typu a konkrétnej značky postrekovača. Všeobecne sa jedná o výsuvný postrekovač s 1“ pripojením. Z dôvodu skrátenia zavlažovacieho času pri každom jednom postrekovači je v tomto variante vhodné použiť postrekovač s rýchlou rotáciou. Do systému je zaradený elektromagnetický ventil s 1“ závitom. Na ihrisku je rozmiestnených 6 ks ventilových boxov, každý jeden box je vybavený 4ks elektromagnetickými ventilmi.

V prípade, ak je zdroj vody dostatočný (prietok vody v rozmedzí 160-230 l/min), je možné riadiacou jednotkou otvárať 2ks elektromagnetických ventilov súčasne, čo znamená, že reálne máme len 12 sekcií. Je to variant s výhodnou obstarávacou cenou za závlahový materiál a zároveň je zaujímavý z dôvodu skrátenej doby zavlažovania trávnika na ihrisku oproti základnému variantu 24 postrekovačov = 24 sekcií.

Variant C: 13 postrekovačov (10 okrajových + 3 stredových) / 13 sekcií

Tento variant sa vyznačuje prietokom vody na jednej sekcii 210-240 l/min, v závislosti od tlaku, typu a konkrétnej značky postrekovača. Všeobecne ide o výsuvný postrekovač so 6/4“ pripojením, prevažne už so zabudovaným elektromagnetickým ventilom v tele postrekovača. Na ihrisku sú umiestnené 2 ks ventilových boxov s odvodňovacími ventilmi určených pre hlavný rozvod. Tento variant zavlažovania ihriska sa vyznačuje minimálnym vstupom drážkovacieho mechanizmu do hracej plochy ihriska oproti ostatným používaným variantom a tiež nízkym počtom použitých komponentov - postrekovače a elektromagnetické ventily. Požiadavka na tlak vody kolíše taktiež v závislosti od typu a konkrétnej značky postrekovača.

Špecializované postrekovače a rozmetadlá

Rotačné postrekovače pre športové plochy

Existujú špecializované postrekovače, ktoré sú ideálnou voľbou pre precíznu závlahu veľkých športových plôch.

SUPER 6452” rotačný postrekovač

Ide o výsuvný postrekovač pre športové ihriská, vyrobený ako veľká zavlažovacia pištoľ. Umožňuje veľký polomer zavlažovania a môže byť použitý na športové ihriská ako futbal, rugby, baseball. Veľký polomer umožňuje inštaláciu na vonkajších častiach mimo ihriska, čím sa predchádza jeho poškodeniam. Môže pracovať s vysokým tlakom pre dosiahnutie maximálnej vzdialenosti.

Hunter G885 E

Tento model je vlajkovou loďou v segmente golfových rotorov, navrhnutý pre precíznu závlahu veľkých športových plôch. Disponuje integrovaným elektromagnetickým ventilom v hlave, čo umožňuje individuálne ovládanie každého postrekovača zvlášť. Vďaka technológii PressurePort a systému troch trysiek dosahuje G885 bezkonkurenčnú rovnomernosť distribúcie vody. Model je vybavený pokročilým dekodérom priamo v hlave (verzia E) a umožňuje prepínanie režimov On / Off / Auto manuálne priamo na postrekovači.

Rozmetadlá a ďalšie typy postrekovačov

Okrem závlahy je dôležitá aj starostlivosť o trávnik prostredníctvom aplikácie hnojív a iných materiálov. Na trhu sú dostupné produkty od osvedčených značiek ako Toro a Dakota, ktoré vynikajú precíznosťou, spoľahlivosťou a jednoduchou obsluhou.

• Eco 250G: Pozinkovaný stroj vhodný na celoročné použitie vrátane zimy. Veľký objem a vysoká výkonnosť sú pre tento univerzálny stroj charakteristické.
• Diskové rozmetadlá: Umožňujú široké spektrum aplikácií od jemného práškovania až po plnenie dier po prevzdušňovaní hrubou vrstvou piesku.
• Rozmetadlo hnojiva: Určené pre hnojivo a iný sypký materiál, ktorý sa upevňuje na úžitkové vozidlo Workman.
• Ťahaný rozmetač: S väčšou kapacitou zásobníka než u modelu 1800.
• Kompaktné postrekovače: Vhodné pre poľnohospodárstvo, záhradníctvo, športový trávnik a postrek postrekovania.
• Postrekovače Demount: Kompletné samostatné postrekovacie systémy pre montáž na úžitkové vozidlá, pick-upy a iné vhodné vozidlá.
• Postrekovače namontované na traktore: Vhodné na postrekovanie v poľnohospodárstve, záhradníctve, na športových trávnikoch a záhradných postrekoch.

Ekonomické a environmentálne aspekty

Návratnosť investície a kvalita trávnika

Investícia do automatického závlahového systému sa veľmi rýchlo vráti. Navyše kvalita trávnika je ďaleko vyššia, ako pri bežných spôsoboch závlahy, čo ocenia hlavne hráči. Automatický systém zaisťuje rovnomerne zavlažovanú plochu bez premočených miest a zabezpečuje rýchlu regeneráciu a väčšiu trvácnosť trávnika.

Príklad modernizácie závlahového systému

Modernizácia závlahy futbalového ihriska zahŕňa umiestňovanie zavlažovacích hadíc a trysiek priamo do trávnika, čím sa nahrádzajú manuálne premiestňované zavlažovacie bubny s hadicou. Takéto projekty často zahŕňajú aj nahradenie starých kovových, prehrdzavených nadzemných nádrží na vodu podzemnými plastovými nádržami, v ktorých sa zhromažďuje voda určená na zavlažovanie. Na ihrisku sa vykonáva inštalácia postrekovačov, ktoré sú rozmiestnené na dostrek a tvoria štvorcový spon, s automatickým ovládaním riadeným modulárnou ovládacou jednotkou a skupinou elektroventilov. Využívanie zrážkového čidla blokuje závlahu počas prirodzených zrážok, čím sa optimalizuje spotreba vody.

Alternatívne ekonomické riešenia

Lacnejším variantom pre zavlažovanie futbalového ihriska, ale aj iných športových plôch, je zavlažovací vozík s úderovým postrekovačom. Táto závlaha je alternatívnym riešením aj pre menšie kluby. Vozík je poháňaný hydromotorom a nepotrebuje tak palivo ani elektrickú energiu. Za úvahu stojí určite aj závlahový systém pomocou úderových postrekovačov umiestnených na trojnožkách. Ide taktiež o alternatívne ekonomické riešenie. V tomto prípade je potrebné dbať na zabezpečenie rovnomernosti závlahy pri presúvaní postrekovačov na jednotlivé stanoviská.
