Potrebujete nový internetový kábel, ale neviete sa zorientovať v ponuke? Nie ste sami. V tomto článku vám jednoducho vysvetlíme, ktorý kábel je najlepší pre vaše potreby. Datové kabely slouží k přenosu dat (informací) mezi zařízeními jako jsou televize, počítače, notebooky a mnoho dalších. Datové kabely jsou dnes naprosto nenápadnou, ale klíčovou součástí každé domácnosti i kanceláře. Připojujete jimi počítač k monitoru, externí disk k notebooku, tiskárnu k síti nebo telefon k nabíječce. Přestože je používáte denně, jejich označení může působit nepřehledně a technicky složitě. USB-C, HDMI 2.1, DisplayPort, Ethernet, Thunderbolt. Možná jste už zažili situaci, kdy kabel „pasoval“, ale zařízení nefungovalo podle očekávání. Obraz se trhal, přenos dat byl pomalý nebo se notebook vůbec nenabíjel. Často nejde o chybu zařízení, ale právě o nevhodně zvolený kabel. Ne všechny kabely se stejným konektorem totiž nabízejí stejnou rychlost, výkon nebo podporované funkce. Orientace v datových kabelech je přitom důležitější než kdy dříve. Moderní zařízení zvládají přenášet obrovské objemy dat, obraz ve vysokém rozlišení i napájení jedním jediným kabelem. S rostoucími nároky na výkon však roste i význam správného výběru. Zmatek často způsobuje také rychlý vývoj standardů. USB dnes existuje v několika verzích a každá z nich podporuje jinou rychlost přenosu dat i jiný výkon napájení. Podobně je tomu u HDMI nebo síťových kabelů, kde označení kategorie rozhoduje o maximální přenosové rychlosti. Dobrou zprávou je, že jakmile pochopíte základní principy, výběr kabelu přestane být složitý. Stačí vědět, jaké zařízení připojujete, jaký typ konektoru používá a jaké parametry potřebujete. Nejde o to znát všechny technické detaily, ale porozumět tomu, co je skutečně důležité. V tomto článku vám proto přehledně vysvětlíme, jak se vyznat v nejběžnějších typech datových kabelů, na co si dát při výběru pozor a kdy se vyplatí investovat do kvalitnější varianty. Zaměříme se na praktické situace z běžného používání, abyste si dokázali snadno vybrat správný kabel pro svůj počítač, domácí síť i multimediální techniku. Datové kabely se liší podle účelu, rychlosti přenosu, typu konektoru i podporovaných funkcí. Některé slouží primárně k přenosu dat, jiné přenášejí obraz a zvuk, další kombinují data i napájení.

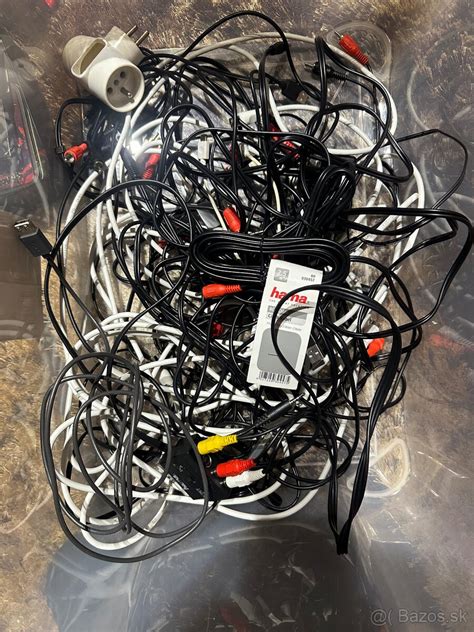

Typy dátových káblov a ich použitie
Univerzálne pripojenie: USB a Thunderbolt
USB je dnes nejrozšířenější standard pro přenos dat i napájení. Setkáte se s různými typy konektorů, například USB-A, USB-B, microUSB nebo moderním USB-C. Klíčové jsou ale především verze standardu, jako USB 2.0, USB 3.2 nebo USB4, které určují rychlost přenosu dat. Zatímco starší USB 2.0 dosahuje maximálně 480 Mb/s, moderní USB4 zvládá až desítky gigabitů za sekundu a může přenášet i obrazový signál.
Thunderbolt je vysoce výkonný rozhraní, které dnes využívá stejný konektor jako USB-C. Oproti běžnému USB však nabízí vyšší přenosové rychlosti a stabilnější podporu externích monitorů či rychlých disků. Thunderbolt 3 a 4 umožňují přenos rychlostí až 40 Gb/s a bez problémů obslouží více 4K monitorů současně.
Prenos obrazu a zvuku: HDMI a DisplayPort
HDMI kabely slouží primárně k přenosu obrazu a zvuku. Používají se pro propojení počítače s monitorem, televizí nebo projektorem. Různé verze, například HDMI 1.4, 2.0 nebo 2.1, podporují odlišná maximální rozlišení a obnovovací frekvence. Pokud plánujete přenos 4K nebo 8K obrazu s vysokou obnovovací frekvencí, je důležité zvolit správnou verzi kabelu.
DisplayPort je alternativou k HDMI a často jej najdete na počítačových monitorech a grafických kartách. Oproti HDMI bývá běžnější v pracovním prostředí a u výkonných sestav. Podporuje vysoká rozlišení i vysoké obnovovací frekvence, což oceníte například při hraní her nebo práci s grafikou.
Pripojenie do siete: Ethernetové káble
Ethernetové, tedy síťové kabely, slouží k připojení zařízení do počítačové sítě. Označují se kategoriemi, například Cat5e, Cat6, Cat6a nebo Cat7. Každá kategorie určuje maximální přenosovou rychlost a kvalitu stínění. Zatímco Cat5e je dostačující pro běžné gigabitové připojení, vyšší kategorie jsou vhodné pro rychlejší sítě a náročnější provoz.
Interné prepojenie: SATA káble
SATA kabely se používají uvnitř počítače k připojení pevných disků a SSD k základní desce. Jde o čistě datové propojení, které doplňuje samostatný napájecí kabel ze zdroje. Moderní rozhraní SATA III podporuje rychlosti až 6 Gb/s, což je dostatečné pro klasická SSD.
Staršie technológie: VGA a DVI
Starší typy obrazových kabelů, jako VGA a DVI, se dnes používají spíše výjimečně. VGA přenáší analogový signál a je náchylnější na rušení i ztrátu kvality obrazu. DVI už pracuje digitálně, ale nepodporuje moderní funkce jako přenos zvuku nebo vysoká rozlišení na úrovni současných standardů.
Sieťové (LAN) káble: Podrobný prehľad
LAN káble (sieťové káble) sú neoddeliteľnou súčasťou každej profesionálnej elektroinštalácie. Či už ide o kancelárie, administratívne budovy, priemyselné centrá alebo domácnosti, LAN kábel nájdete takmer v každej zo spomenutých. Nie je však jedno, aký. V tomto článku sme preto zhrnuli prehľad všetkých rozhodujúcich faktorov, ktoré treba pri výbere LAN kábla zvážiť. Zameriame sa na technické parametre, ako sú kategórie káblov, typy tienenia, dĺžka a maximálna rýchlosť prenosu dát. Ale tiež na praktické aspekty, ako sú prostredie inštalácie a celkové náklady.
LAN kábel (inak známy aj ako sieťový kábel) je typ kábla používaný pre pripojenie zariadení v lokálnej počítačovej sieti. Od toho je prirodzene odvodený názov LAN - Local Area Network. Slúži najmä na prenos dát medzi počítačmi, tlačiarňami, počítačom a tlačiarňou, prepínačmi či ďalšími zariadeniami v domácnostiach, kanceláriách alebo iných sieťach.
Tienenie káblov: UTP, FTP, STP
Vo všeobecnosti rozoznávame niekoľko typov LAN káblov s rôznymi vlastnosťami. Zásadný rozdiel pri rozdelení LAN káblov spočíva v ich tienení. Ich spoločným znakom, a teda významom skratky TP, je dvojica zakrútených drôtov. Rozlišujú sa však práve spôsobom tienenia, ktoré je zodpovedné za stupeň ochrany signálu.
- UTP (Unshielded Twisted Pair): Kábel bez stínění, len s kroucenými páry (Twisted Pair - TP), je běžně označován jako UTP kabel. Aj keď sa kabely môžu líšiť v konektoroch, samotné kategórie alebo prenosové vlastnosti vodičov zostávajú rovnaké. Nestíněný kabel UTP je zdaleka nejoblíbenějším kabelem na světě. Používá se nejen k připojení zařízení do sítě, ale i k tradičnímu telefonu.
- FTP (Foiled Twisted Pair) / F/UTP: Tento typ kabelu se běžně označuje také jako FTP kabel a je často používán v 10GBaseT aplikacích. Ve srovnání s UTP kabely je F/UTP (FTP) výhodnější, protože U/UTP nemá žádné stínění.
- STP (Shielded Twisted Pair): Najvyšší stupeň ochrany ponúkajú STP káble. Opletenie okolo dvojíc drôtov aj samotných káblov zvyšuje mechanickú odolnosť káblov a zabezpečuje menšie elektromagnetické rušenie z vonkajších zdrojov.
Kategórie LAN káblov: Od Cat5e po Cat8
Okrem typov káblov je potrebné pri výbere rozlišovať aj v jednotlivých kategóriách. Tie vznikli prirodzene s vývojom prenosovej rýchlosti a vlnovej šírke pásma, keďže sa v tomto smere požiadavky neustále zvyšujú. Kým historicky môžeme kategórie LAN káblov rozlišovať od takzvanej Cat5, dnes už tieto káble reálne využívané nie sú.
Kategória Cat5e
Cat5e nie je oficiálne označenie, ale výrobcovia ho používajú na popis vylepšeného kábla Cat5, ktorý je schopný dosahovať rýchlosti až 1 Gbps. Jeho vyššia dátová rýchlosť je dosiahnutá zvýšením počtu závitov (krútení), vďaka čomu je odolnejšia voči presluchom. Pre rýchlosť sťahovania z internetu až do gigabitu je Cat5e dobrou a najlacnejšou voľbou. Prepojenie set-top boxu postačuje ethernetový kábel označený ako Cat5/Cat5e, ktorý je súčasťou balenia. Cat5e má zvyčajne rýchlosť skrútenia 4-5 závitov na palec (2,54cm).
Kategória Cat6
Cat6 kábel poskytuje väčšiu šírku pásma a rýchlosť prenosu dát až 1 Gbps na 100 m, rovnako ako Cat5e. Pri kratších vzdialenostiach do 37 m je však Cat6 schopný dosiahnuť rýchlosť 10 Gbps vďaka zlepšenému tieneniu a vyššej šírke pásma. Cat6 obsahuje fyzický separátor nazývaný "spline" medzi štyrmi pármi na zníženie presluchov a tienenie fólie na zníženie elektromagnetického rušenia. Kabeláž Cat6 je spätne kompatibilná so štandardom Cat5/5e. MURAT TIP: Sieťovým káblom sme sa už v blogu venovali, ak potrebujete získať viac informácií o rozdieloch medzi nimi, odporúčame článok Sieťové káble, LAN káble, internetové a dátové káble. Odporúčame siahnuť po LAN kábloch Cat 6. Pozor však na to, že dokážu efektívne prenášať dáta na vzdialenosť maximálne do 100 metrov.
Kategória Cat6a
Cat6a je vyššia špecifikácia ako Cat6, ktorá umožňuje prienostovú rýchlosť 10 Gb/s až na vzdialenosť 100 metrov. Ponúka lepšiu odolnosť voči presluchom a elektromagnetickému žiareniu. Ak už máte najrýchlejší prístup k internetu od svojho poskytovateľa, použite kábel Cat6a. To vám poskytne určitý priestor pre budúce zvýšenie rýchlosti.
Kategória Cat7
Špecifikácia Cat7 je patentovaný štandard vyvinutý konzorciom spoločností a nie je schválený IEEE alebo TIA/EIA. Zatiaľ čo sú v podstate podobné výkonnostným charakteristikám Cat6a, káble Cat7 sú vybavené patentovanými konektormi GG45 a robustným tienením. Špecifikácia CAT7 umožňuje prenos rýchlosti 10 Gbit na 100 metrov. Každý kábel zvlášť je stíněný, čo chráni pred přeslechy a rušením. LCS7L-11CU-0305-S: kábel Cat.7, ideálny pre serverovne, s vynikajúcou ochranou proti rušeniu a maximálnym potenciálom prenosu informácií.
Kategória Cat7a
Cat7a (Kategória 7 Augmented) je ďalším vylepšením Cat7, ktoré je schopné dosahovať prenosových rýchlostí 40 Gbit pri dĺžke kábla nad 50 metrov a 100 Gbps až do 15 metrov.
Kategória Cat8
Vďaka šírke pásma až 2 GHz (2 000 MHz) na viac ako 30 metrov a rýchlosti prenosu dát až 40 Gbps je kábel Cat8 ideálny na komunikáciu typu switch-to-switch v sieti 25 GBase T alebo 40 GBase T. Jeho vodiče sú zabalené vo fólii, aby sa prakticky eliminovali presluchy a umožnili vyššie prenosové rýchlosti. Výsledkom je ťažší kábel, ktorý je dosť tuhý a môže byť ťažké ho inštalovať v stiesnených priestoroch.
Praktické aspekty pri výbere a inštalácii
Dĺžka kábla a útlm
Čím ďalej musí signál prejsť po kábli, tým viac sa bude zhoršovať (proces známy ako útlm), až kým nedosiahne bod, v ktorom ho už nemožno detegovať alebo je príliš skreslený na to, aby ho prijímacie zariadenie interpretovalo. Útlm môže byť spôsobený aj šumom spôsobeným elektrickými prúdmi a rádiovými frekvenciami. Maximálna dĺžka ethernetového kábla Cat5e alebo Cat6 je približne 90 m, plus až 5 m prepojovacieho kábla na oboch koncoch, spolu teda 100 metrov. Okrem toho sa signál začína zhoršovať, čím sa znižuje rýchlosť a spoľahlivosť pripojenia. Kábel dobrej kvality môže podporovať trasy dlhšie ako 100 metrov, ale rýchlosť prenosu dát môže byť znížená.
Typy konektorov a ich označenia
Pojmy 8p8c (osem pozícií, osem kontaktov) a RJ45 sa často používajú zameniteľne, ale 8p8c v skutočnosti označuje kategóriu konektorov, ku ktorým RJ45 patrí. GG45 (GigaGate 45) alebo ARJ45 (Augmented RJ45) je konektor pôvodne vyvinutý francúzskou káblovou spoločnosťou Nexans na použitie s káblom Cat7. Priemyselné konektory M12 sa nachádzajú na ethernetových kábloch určených pre priemyselné aplikácie. Tieto káble sú často vystavené vibráciám, extrémnym teplotám a vlhkosti. "RJ" znamená "Registered Jack" a označuje štandardizované fyzické sieťové rozhranie.
Konštrukcia kábla: Pevný drôt vs. Lanko
Sieťové káble sú dostupné vo formáte lanka a plného drôtu. Ako už názov napovedá, kábel s pevným jadrom používa jeden pevný medený drôt pre každý vodič, takže 4-párový kábel bude mať celkom 8 pevných medených drôtov. Kábel s pevným vodičom sa dá ľahko preraziť, vďaka čomu je ideálny pre aplikácie so štruktúrovanou elektroinštaláciou. V situáciách, keď sa kábel opakovane ohýba alebo pripája a odpája, vyberte lankový kábel. Vonkajší plášť pancierového kábla je vyrobený z termoplastického polyuretánu (TPU), typu polyuretánu známeho svojou pevnosťou, pružnosťou (aj pri nízkych teplotách) a odolnosťou proti prerezaniu/oderu.
Ploché káble: Moderné riešenie pre špecifické potreby
Ploché káble majú niektoré jedinečné vlastnosti, vďaka ktorým sú prospešné v určitých aplikáciách. Ploché káble majú dobrý odvod tepla a rovnomernejšie rozdeľujú fyzické zaťaženie na kábel. Ohýbajú sa tiež len cez široké plochy, zatiaľ čo bežný okrúhly kábel sa ohýba vo všetkých smeroch. Plochý kábel je dobrou voľbou, ak potrebujete v taške na notebook nosiť prepojovací kábel Ethernet. Je pevný, ľahký a ľahko sa nezamotá. Ploché ethernetové káble sú jedným z najnovších druhov káblov, ktoré dnes získavajú na popularite. Káble sú často vytvorené z drôtov veľkosti 32AWG, takže sú veľmi tenké a namiesto toho, aby boli zaoblené páry zabalené do kruhového tvaru, sú usporiadané úhľadne v rade. Ploché ethernetové káble sú veľmi obľúbené vďaka pohodliu, ktoré ponúkajú. Sú veľmi pružné, hoci ich prehnutím sa môžu poškodiť vnútorné komponenty. Ploché káble LAN sú skvelé pre pohodlie a krátke vzdialenosti. Ploché káble sú však technicky vyvinuté, držia krok s okrúhlymi káblami a spĺňajú rovnaké ISO/IEC a TIA normy. Vodiče vo vnútri nie sú skrútené. V podstate neexistujú takmer žiadne nevýhody, aspoň ak sa má kábel položiť na krátku vzdialenosť.
Štandardy zapojenia: T568A a T568B
Konektory RJ45 používajú dva štandardy zapojenia, označované ako T568A a T568B. Rozdiel je v priradení pinov pre zelený a oranžový pár. Káble s vodičmi T568A na jednom konci a T568B na druhom sú známe ako "krížené" káble. Prekrížený kábel môžete identifikovať porovnaním poradia vodičov na každom konci. Ak sú vodiče na každom konci rovnaké (bez ohľadu na to, aká konfigurácia pinov je použitá), ide o "priamy" kábel. Ak sú odlišné, ide o krížený kábel. V žargóne elektrikárov sa môžete stretnúť s pojmami ako priamy a krížený kábel. Ide v podstate o to, ktorý z dvoch uvedených štandardov sa pri zapojení oboch strán sieťového kábla použil. Ak sú na oboch koncoch rovnako usporiadané vodiče, ide o takzvaný priamy kábel. Akonáhle v ruke držíte správne usporiadané vodiče, je čas vložiť ich ko konektora. To si môže vyžadovať zo začiatku trochu praxe, ale nie je to nič komplikované. Treba ich zasunúť na doraz. Po dosadení do pinov skontrolujte ešte raz usporiadanie podľa schémy štandardu. Hotovo. Postup stačí zopakovať aj pre druhý koniec kábla a kábel otestovať pomocou skúšačky.
Čo je U/FTP tienenie? Ktorý kábel je najuniverzálnejší? SOLARIX 5E-FTP-PVC.
Fire Safety klasifikácia
Prečo je dôležitá fire safety klasifikácia? Pre bezpečnosť pri požiari.
Kedy si vybrať aký kábel? Odporúčania
Univerzálny kábel pre domácnosti a kancelárie
Pre klasickú domácnosť alebo malú kanceláriu, kde nie sú extrémne nároky na ochranu káblov a signálu pomocou tienenia, postačuje kábel Cat 5e. Je to dobrá a najlacnejšia voľba pre rýchlosť sťahovania do gigabitu. Vždy platí, že pre domácnosti a bežné kancelárske priestory, kde je potrebná rýchlosť 1 Gb/s, postačuje LAN kábel Cat 5e. Trendy a inovácie však napredujú míľovými krokmi. Preto sa oplatí priplatiť si niekoľko euro naviac a siahnuť po kábloch Cat 6.
Pre náročných používateľov a herné zostavy
Ak ste nadšencom online hier, vaša sieť vyžaduje stabilitu a čo najnižšiu latenciu. Hráč potrebuje sieťový kábel, ktorý zabezpečí rýchly prístup na internet, vysokú rýchlosť a žiadne výpadky kvality pripojenia. Pri pripájaní smerovača k počítaču alebo konzole sa oplatí staviť na káble s dobrými prenosovými vlastnosťami. Cat 6 káble poskytujú dobrý cenový kompromis a solídny výkon. Pre maximálnu plynulosť siete a stabilné pripojenie pri najvyšších rýchlostiach sú ideálne káble s vyššou kategóriou, ako Cat 6a alebo Cat 7.
Špeciálne prostredia: Vonkajšie inštalácie a priemysel
Pre vonkajšie inštalácie alebo tam, kde kábel prechádza medzi budovami, myslite na dostatočnú ochranu káblov. Mechanickú, proti vlhkosti a extrémnym teplotným výkyvom (mráz či vysoké teploty so vzájomným rozdielom aj 50 °C). Pre inštalácie CCTV, najmä vo vonkajšom prostredí, je dôležitá odolnosť voči poveternostným vplyvom - potrebujete internetový kábel, ktorý odolá náročnejším podmienkam, ako je vlhkosť a slnečné žiarenie. LCF5-30CU-0305-BK: tienený kábel Cat.5e, vyplnený hydrofóbnym gélom, chráni pred vlhkosťou a je odolný voči slnečnému žiareniu. LCU5-30CU-0305-BK: Podobný kábel, ale bez tienenia.
Vnútorné inštalácie v bytových domoch
Pri sieťových inštaláciách v bytových domoch musíme často riešiť väčšie dĺžky a väčšie riziko elektromagnetického rušenia. LCF6-11CU-0305-S: Tienený kábel Cat.6 na ochranu proti rušeniu a vysokú šírku pásma. Ideálny na inštaláciu v oblastiach s vysokým výskytom elektromagnetických signálov, napríklad na moderných sídliskách vo veľkých mestách.
Kancelárske a podnikové siete
Firmy často vyžadujú stabilný a rýchly prenos dát, hoci nie vždy potrebujú špičkové riešenia. LCUF6L-11CU-0305-S: Kábel Cat.6a s párovým tienením, ktorý bude dobre fungovať v podnikových sieťových infraštruktúrach a poskytuje rýchlosť až 10 Gb/s. LCF6-11CU-0305-S: kábel nižšej kategórie (Cat.6), ktorý poskytuje rýchlosť až 1 Gb/s.
Pripojovanie zariadení: Patch káble
Ak viete, aký typ sieťového kábla si vybrať a zároveň nepotrebujete riešiť komplikovanú inštaláciu, vyberte si z ponuky PATCH káblov. Inak povedané LAN káblov s koncovkou. Spoločnosť Lanberg ponúka aj hotové patchcordy s konektormi RJ45, ktoré uľahčujú pripojenie rôznych zariadení bez toho, aby ste museli sami prepájať konektory. Káble Lanberg sa dodávajú v širokej škále kategórií sieťových káblov.
Federácia strojvodcov protestovala proti kamerám
Časté chyby a na čo si dať pozor
Neexperimentujte s lacnými káblami od neznámych výrobcov.
Môžem použiť vnútorný kábel vonku? Nie! Vonku sa kábel pokazí už za rok-dva.
Ak máte váš mobil schopnosť rýchleho dobíjania? Jestliže ano, je dôležité vybrať správny datový kábel s touto funkciou. Ako zistiť, či nabízený kábel podporuje rýchle dobíjanie pre váš typ telefónu?
Kabely pre telefóny Apple iPhone tvoria špeciálnu kategóriu. Tieto káble sú veľmi náchylné k poruchám a často sa mechanicky poškodzujú, čo vedie k ich nefunkčnosti.
Na internete či v obchodoch možno zakúpiť kábel v bulk balení (v sáčku). Je cenovo dostupný a jedná sa o originál.
Ak zapojíte sieťový kábel nesprávne, ľahko sa môže stať, že prenos dát nebude fungovať tak, ako ste si predstavovali. Môžu nastať výpadky, v dôsledku narušenej stability siete, alebo výrazné obmedzenie rýchlosti. Ako sa vyhnúť týmto nedostatkom? Odizolovanie kábla nemá správnu dĺžku. Kábel bol pri inštalácii poškodený, napríklad prílišným skrúcaním a ohýbaním.
