Štvorcestný ventil je všestranné zariadenie, ktoré nachádza uplatnenie v širokej škále priemyselných a domových systémov. Jeho primárnou funkciou je efektívne miešanie a usmerňovanie toku kvapalín alebo plynov, čím zabezpečuje optimálne prevádzkové podmienky a ochranu systémov.
Základné funkcie a princíp činnosti
Štvorcestný zmiešavací ventil slúži na miešanie horúcej a studenej vody pre dosiahnutie ideálnej teploty kvapaliny v rozvodoch. Umožňujú režim dvoch vstupov a dvoch výstupov, alebo troch vstupov a jedného výstupu. Štvorcestné ventily majú zdvojenú zmiešavaciu funkciu: primiešavajú teplú vodu z kotla k vracajúcej sa vode z radiátorového okruhu, čím prúdi do kotla voda o vyššej teplote a kotol je tak chránený pred nízkoteplotnou koróziou.
Telo ventilu je najčastejšie vyrábané z mosadze, čo zaručuje vysokú kvalitu aj dlhú trvanlivosť výrobku vďaka ochrannému spracovaniu DRZ slúžiacemu proti vylúhovaniu zinku. Tieto ventily všeobecne nachádzajú svoje miesto predovšetkým v systémoch vykurovania a chladenia, zdvojená zmiešavacia funkcia umožňuje primiešavať časť teplej vody, ktorá je privádzaná z kotla k vratnej vode z radiátorového okruhu. To slúži na zabezpečenie vyššej teploty vody, vstupujúcej do kotla.
Štvorcestný ventil je kľúčovým komponentom v mnohých chemických procesoch a ponúka presné ovládanie a flexibilitu. Štvorcestný ventil, ako už názov napovedá, má štyri porty. Je navrhnutý tak, aby usmerňoval tok tekutín (kvapalín alebo plynov) vo viacerých smeroch, čím poskytuje vysokú úroveň kontroly nad pohybom látok v rámci systému chemického procesu.
Konštrukcia a typy štvorcestných ventilov

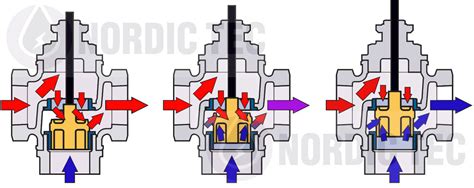

Ventil pozostáva z telesa ventilu, pohyblivého prvku (ako je guľa alebo cievka) a tesnení. Teleso ventilu obsahuje štyri porty, zvyčajne označené ako P (tlak), A, B a T (nádrž alebo spiatočka).
Guľové štvorcestné ventily
Jedným bežným typom štvorcestného ventilu je guľový ventil. V guľovom štvorcestnom ventile je dutá guľa so špecifickými priechodmi vyvŕtanými cez ňu. Keď je guľa v určitej polohe, zarovná svoje vnútorné priechody s portami na tele ventilu, aby umožnila tekutine prúdiť z jedného portu do druhého. Napríklad, ak je ventil navrhnutý na riadenie toku reaktantu v chemickom reaktore, keď sa guľa otočí do určitej polohy, môže prepojiť vstupný port (P) s jedným z výstupných portov (povedzme A). To umožňuje, aby reaktant prúdil do špecifickej časti reakčného systému.
Keď sa guľa ďalej otáča, môžu byť vytvorené rôzne spojenia. Môžeme nechať tekutinu prúdiť z P do B, alebo môžeme uzavrieť spojenie medzi P a buď A alebo B a pripojiť A k T alebo B k T.
Cievkové štvorcestné ventily
Ďalším typom je cievkový - typ štvorcestný ventil. Cievka je valcový prvok, ktorý sa posúva vo vnútri telesa ventilu. Keď je cievka v jednej polohe, umožňuje tekutine prúdiť z P do A a z B do T. Presunutím cievky do inej polohy sa zmenia dráhy toku. Napríklad môžeme nechať kvapalinu prúdiť z P do B a z A do T.
Aplikácie štvorcestných ventilov
Štvorcestné ventily sa vyrábajú z mosadze s ochranou proti vylúhovaniu zinku, prípadne z liatiny, a používajú sa v systémoch vykurovania a chladenia, v rozvodoch vody, v kúrenárskych aplikáciách a v zmiešavacích systémoch. Vykurovacích aplikáciách a rozvodných aj zmiešavacích systémoch sa výborne osvedčujú moderné štvorcestné zmiešavacie ventily.
Vykurovacie systémy
V systémoch vykurovania slúžia štvorcestné ventily na reguláciu teploty vody vracajúcej sa do kotla. Toto primiešavanie teplej vody z radiátorového okruhu chráni kotol pred nízkoteplotnou koróziou, čím predlžuje jeho životnosť a zvyšuje efektivitu.
Chemické procesy
Pri chemickej syntéze je potrebné riadeným spôsobom miešať rôzne reaktanty. Na usmernenie toku týchto reaktantov do reakčnej nádoby vo vhodných časoch možno použiť štvorcestný ventil. Napríklad pri vsádzkovom chemickom procese môže byť najskôr zavedený jeden reaktant a potom pomocou štvorcestného ventilu môže byť v optimálnom okamihu pridaný druhý reaktant, aby sa iniciovala špecifická chemická reakcia.
Chemické procesy často vytvárajú odpadové produkty, ktoré je potrebné zo systému odstrániť. Štvorcestný ventil možno použiť na oddelenie odpadových produktov z hlavného toku procesu. Napríklad v procese destilácie môže štvorcestný ventil nasmerovať prúd odpadu do jednotky na spracovanie odpadu, pričom umožňuje, aby čistený produkt pokračoval cez hlavný proces alebo bol zhromaždený na ďalšie použitie.
Počas údržby alebo v prípade poruchy procesu je často potrebné izolovať určité časti chemického systému. Štvorcestný ventil možno použiť na zastavenie toku tekutiny do určitej časti systému, čo umožňuje vykonávať bezpečnú údržbu.
Ovládanie a pripojenie
Súčasťou štvorcestného zmiešavacieho ventilu je ovládacie koliesko s prehľadnou stupnicou. Rozsah otáčania je u týchto typov ventilov „kolem dokola“, tzn. nemá žiadne koncové dorazy. V prípade, že bude výhodnejšie ovládať zmiešavací ventil prostredníctvom servopohonu, možno jednoduchou montážou zodpovedajúceho adaptéra ventil prispôsobiť.
Pripojenie štvorcestných zmiešavacích ventilov do okruhu sa vykonáva vnútorným alebo vonkajším závitom na tele armatúry, prípadne si môžete vybrať prírubovú variantu.
Ďalšie uplatnenie a súvisiace produkty
Štvorcestný plastový ventil na zavlažovací počítač je nastaviteľný podľa potreby a vhodný na zástrčné hadicové systémy na zavlažovanie záhrady. Tieto ventily ponúkajú presné ovládanie a flexibilitu pre rôzne typy zavlažovacích systémov.
V kontexte zavlažovania sa spomínajú aj ďalšie produkty, ktoré sú síce priamo nesúvisiace so štvorcestným ventilom, ale tvoria súčasť komplexného zavlažovacieho systému:
- Záhradné čerpadlá (elektrické, benzínové) pre čerpanie vody zo studní, potokov či jazierok.
- Kvalitné záhradné hadice s rôznou dĺžkou, priemerom a vlastnosťami (tvarová stálosť, odolnosť proti UV žiareniu, lámaniu).
- Hadicové vozíky a navijaky pre jednoduchšiu manipuláciu s hadicami.
- Zavlažovače (kyvadlové, kruhové, statické) pre rovnomerné zavlažovanie rôznych plôch.
- Zavlažovacie hodiny (časovače) pre automatizáciu zavlažovania.
- Zavlažovacie počítače s možnosťou pripojenia dažďových a pôdnych snímačov.
- Dvojcestné ventily pre pripojenie viacerých zariadení na jeden kohútik.
- Ovládacie jednotky pre automatické závlahové systémy.
- Elektroventily pre pripojenie k ovládacím jednotkám.
Výhody štvorcestných ventilov
- Presné ovládanie: Štvorcestné ventily ponúkajú vysoký stupeň kontroly nad smerom prúdenia a prietokom tekutín.
- Flexibilita: Môžu byť ľahko prispôsobené rôznym procesným požiadavkám.
- Znížená zložitosť: Použitie štvorcestného ventilu môže zjednodušiť potrubný systém v chemickom procese.
- Ochrana systémov: Vykurovacie systémy sú chránené pred nízkoteplotnou koróziou.
Ako spoľahlivý dodávateľ štvorcestných ventilov poskytujeme aj široký sortiment ďalších vysoko kvalitných produktov ventilov, vrátane guľových ventilov Top Entry, guľových ventilov s pevným tesnením a guľových ventilov z nehrdzavejúcej ocele. Náš guľový ventil Top Entry je navrhnutý pre vynikajúci tesniaci výkon a odolnosť, vďaka čomu je vhodný pre náročné chemické procesy, kde sú výrazné zmeny tlaku a teploty. Guľový ventil s pevným tesnením je ideálny pre aplikácie, kde je potrebná odolnosť proti opotrebovaniu a korózii.
Ak sa zaoberáte chemickými procesmi a hľadáte spoľahlivé riešenia ventilov, či už ide o štvorcestný ventil alebo ktorýkoľvek z našich produktov, odporúčame vám kontaktovať nás. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho ventilu pre vaše špecifické požiadavky, poskytnúť technickú podporu a zabezpečiť hladký a efektívny proces obstarávania.
