Sprievodca rezaním a inštaláciou LED pásikov do uhla

Čo sú LED pásiky a prečo sú populárne?

LED pásiky sú v modernom osvetľovacom priemysle jednou z najobľúbenejších možností vďaka svojej flexibilite a všestrannosti. Tieto pásy sa často nazývajú aj LED páska alebo stuha pre ich štruktúru podobnú lanu. Základ samotného pásika tvorí laminátovaná vrstva, ktorá má na povrchu vodivú medenú vrstvu. Na nej sú osadené samotné diódy, nazývané čipy. Pásiky môžu byť osadené viacerými typami čipov s rôznymi rozmermi. Kvôli cene sú najčastejšie používané SMD čipy. Ďalším typom sú tzv. FOB COB LED pásiky, ktorých prednosťou je súvislá svetelná línia, dosiahnutá umiestnením veľkého množstva drobných čipov tesne vedľa seba.

LED pásiky sa zvyčajne dodávajú s lepiacou podložkou, čo umožňuje ich inštaláciu na rôzne povrchy. Ich najpôsobivejším faktom je ich prispôsobiteľnosť - s týmito pásikmi môžete oživiť svoje nápady na osvetlenie. Sú ideálne na osvetlenie spálne, kúpeľne, kuchyne, kancelárie alebo pre vonkajšie osvetlenie. Zvyčajne sa dodávajú v kotúči 5 metrov (štandardná veľkosť, ale môže sa líšiť), ktorú si môžete prispôsobiť podľa svojich požiadaviek.

Príprava na inštaláciu LED pásikov

Montáž na povrch a odvod tepla

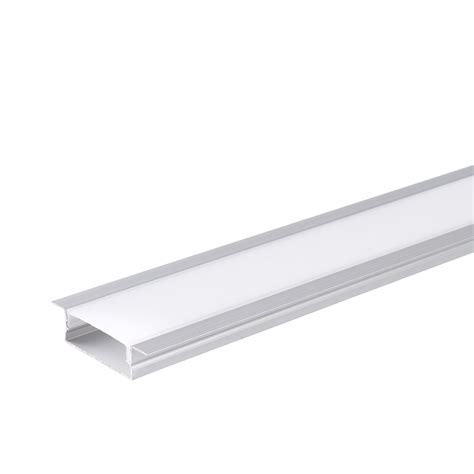

Pri inštalácii LED pásikov, najmä na horný okraj stien (v uhle medzi stropom a stenou), sa často rieši otázka priľnavosti samolepiaceho LED pásika na obyčajnú omietku. V týchto prípadoch existuje riziko odliepania. Z tohto dôvodu sa odporúča použiť hliníkovú lištu s difúzorom. Lišta okrem zjednodušenia montáže zároveň aj efektívne odvádza teplo, čo výrazne predlžuje životnosť LED pásika. Difúzor zase zmäkčuje svetlo a zabezpečuje jeho jednoliatejšie rozptýlenie. Odporúčame kupovať pás s vysokou hustotou LED čipov (aspoň 120 LED/m), aby svetlo bolo jednoliate.

Pred inštaláciou je dôležité povrch dobre odmastit a vyčistiť, aby sa tam nenachádzal žiaden prach alebo nečistoty, ktoré by mohli znížiť priľnavosť LED pásu. Inštalácia LED pásikov s lepiacou podložkou je v poriadku pre drevo, plast, kov, vinyl alebo akýkoľvek hladký povrch. Na textúrovaných povrchoch, ako je pomarančová kôra alebo maľovaná sadrokartónová doska, sa lepidlo môže časom odlepiť. V takom prípade môžete na inštaláciu LED pásov použiť klipy alebo kanály.

Výber správneho LED pásika

V zásade pásiky delíme na interiérové a vodeodolné. Pre bežné použitie v domácnostiach, obchodoch či kanceláriách postačuje používať interiérové. V ponuke sú aj LED pásy alebo neóny na 230V, ktoré nie sú vybavené samolepiacou páskou a vyžadujú pripevnenie k podkladu pomocou silikónových alebo plastových svoriek. Pre 12 alebo 24V LED pásiky je najvhodnejším spôsobom nalepiť LED pásik do hliníkového profilu, ktorý potom pomocou hliníkovej príchytky prichytíte k podkladu.

Pred odrezaním LED pásu sa vždy uistite, že LED pásik, ktorý ste si zakúpili, je možné odrezať. Nie všetky LED pásiky sú rezateľné. Pásiky riadené individuálnymi alebo IC čipmi sú nevhodné na rezanie. Napríklad, môžete odrezať RGB LED pás, ale RGBIC LED pásik nie je možné rezať, pretože obsahuje čipy IC. V tomto type LED pásika sú IC čipy umiestnené po každých niekoľkých diódach a individuálne ovládajú diódy, čo umožňuje každej sekcii zobrazovať rôzne farby pozdĺž LED pásikov.

Ako správne strihať LED pásik

Identifikácia miest pre rez

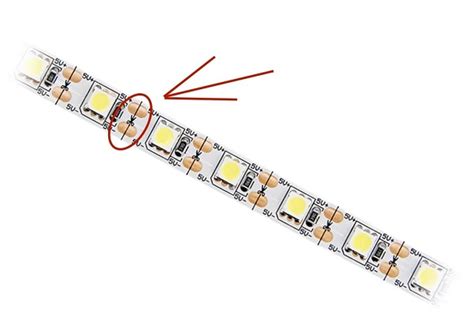

LED pásiky majú na doske plošných spojov (PCB) rezné značky, ktoré vám umožňujú prispôsobiť ich požadovaným rozmerom. Tieto značky sú umiestnené tam, kde jeden okruh končí a druhý začína, čo znamená, že rezanie v tomto bode je úplne bezpečné a nepoškodí LED pásy. Nájdenie stôp po reze je veľmi jednoduché: v rámci LED pásikov si všimnete ikony nožníc. Pár medených bodiek zvyčajne označuje tieto značky na konci obvodu. Na oboch stranách LED pásika nájdete tenkú čiaru a pár kovových spájkovacích bodov, ktoré označujú body rezu. Za týmito kovovými bodkami nasleduje ikona nožníc, ktorá zaisťuje, že ide o miesto na strihanie. Zvyčajne sa tieto značky rezu nachádzajú po každých 3 LED (pri 12V pásikoch).

Proces rezania

1. Nájdite rezné značky: LED pásy zvyčajne majú pozdĺž svojej dĺžky označené strihové značky, ktoré sú označené malým symbolom nožníc alebo čiary cez pás. Tieto značky ukazujú, kde je bezpečné odrezať pás bez poškodenia obvodov.
2. Meranie a označenie: Určte dĺžku páskových svetiel, ktoré potrebujete, a označte bod rezania pomocou ceruzky alebo značky, pričom ju zarovnajte s jednou z určených rezných značiek. Vždy je lepšie zaobstarať si LED pásiky s viacerými reznými značkami, čo znamená menšiu medzeru medzi nimi a presnejšiu veľkosť.
3. Urobte rez: Pomocou nožníc alebo ostrým nožom opatrne odrežte pozdĺž označenej čiary. Rezačka LED pásov je lepšia na pobyt v bezpečnejšej zóne, pretože jej nožnicová štruktúra s nerezovými zakrivenými reznými čepeľami zaisťuje hladké rezanie pásov, čím sa znižuje pravdepodobnosť nesprávneho rezu.

Strihanie LED pásikov nie je žiadna veľká veda, ale nesprávny rez môže poškodiť obvod a spôsobiť trvalé poškodenie osvetlenia, alebo LED diódy nebudú svietiť. Preto buďte pri rezaní pásikov opatrní.

Ktoré LED pásiky sa nesmú strihať?

Nie všetky LED pásiky sa dajú rezať. Okrem už spomenutých RGBIC pásikov, ktoré obsahujú IC čipy, sú na trhu aj iné typy, ktoré nie sú určené na rezanie. Niektoré z mála LED pásikov, ktoré sa nedodávajú s odpormi, sú navrhnuté tak, aby fungovali s napájacími zdrojmi s konštantným prúdom a nemajú prerezané drôty a nožnice. Vonkajšie verzie LED pásikov (napr. Philips Hue) sú často v liatych silikónových puzdrách a nikdy by sa nemali rezať, pretože by sa tým narušila ich vodotesnosť a bezpečnosť.

Montáž LED pásikov do rohov a uhlov

Jednou z najnáročnejších častí inštalácie LED pásov je bezpochyby lepenie do rohov. Existuje niekoľko metód, ako sa dajú LED pásy namontovať do rohu, a to skladaním alebo použitím rohových spojok.

Metódy bez strihania

1. Rohový záhyb alebo 90° záhyb: Poskytuje profesionálne zahnutie LED pásu s dosiahnutím nízkej výšky v záhybe. Na takýto záhyb nepotrebujete žiadne špeciálne náradie, ani LED pás strihať.
2. Technika zlepením do 90° sklonu: Je jednoduchšia ako rohový ohyb, má však nevýhodu v tom, že LED pás vám bude trčať do vrchu a nie je vhodný pre LED profily.
3. Postupné zaoblenie: Použitie tejto metódy je vhodné pre zaoblené časti alebo miesta, kde nemáte možnosť vytvoriť pravý uhol 90°. Pomocou tohto spôsobu viete vytvoriť postupné zaoblenie.

Existujú aj LED pásy v tvare písmena "S", ktoré sú priamo určené na ohýbanie a sú vhodné na nepravidelné miesta a malé priestory.

Metódy so spojkami

Použitie spojky v tvare „L“ (známej aj ako 90-stupňový konektor LED pásika) je vhodné pre rýchle spájanie LED pásov. Ide o malé dosky plošných spojov (DPS), ktoré sú vyrobené v tvare „L“ a na ich koncoch sú umiestnené spojovacie konektory. Majú však aj svoje nevýhody, a tým sú ich vonkajšie rozmery, pre ktoré sa vám nemusia zmestiť do LED profilu, ak ho kúpite na presnú šírku LED pásu. Pri týchto konektoroch sa uvádza vnútorný rozmer, čiže šírka LED pásu.

Spájanie odrezaných LED pásikov

Po odstrihnutí LED pásikov sa môže stať, že budete potrebovať dlhší pás, alebo spojíte viacero kratších kúskov. V takýchto situáciách môžete použiť dva hlavné spôsoby pripojenia LED pásikov - použiť konektory LED pásikov alebo prispájkovať.

Použitie konektorov LED pásikov

Konektory LED pásikov sú najpohodlnejším spôsobom pripojenia LED pásikov. Tieto malé konektory sú navrhnuté tak, aby dopĺňali elektrický obvod medzi pásikmi, vďaka čomu svietia LED diódy. Poskytujú rýchle riešenie s nulovými problémami so spájkovaním.

Výber správneho konektora

Všetky páskové konektory nie sú vhodné pre každý typ LED pásika:

• 2 PIN konektory: Vhodné pre jednofarebné alebo biele LED pásiky.
• 3 PIN konektory: Kompatibilné s CCT nastaviteľnými a dvojfarebnými LED pásmi.
• 4 PIN konektory: Pre RGB LED pásiky.

Konektory sa líšia aj podľa IP krytia, ktoré určuje stupeň ochrany proti vniknutiu pevných látok a tekutín:

• IP20-Nevodotesný: Neodolávajú vode.
• IP52-jednostranné lepidlo: Kompatibilné s prachotesnými LED pásikmi.
• IP65-vodotesná dutá trubica: Sú prachotesné a vodotesné.
• IP67/IP68 - pevná trubica vodotesná: Kompletné vodotesné konektory.

Okrem toho existujú špecifické konektory ako COB konektory LED pásikov (známe aj ako neviditeľné konektory chrobákov) alebo Hippo-M konektory, ktoré podporujú širokú škálu LED pásikov.

Postup pripojenia konektora

1. Príprava pásikov: Odtrhnite malú časť podkladu 3M pásky z konca, ktorý ste už odstrihli. Ak je pásik nový a potrebujete urobiť rezy, vyhľadajte koncovú značku rezu a odrežte jednotku, aby ste odlepili lepiacu pásku.
2. Vloženie do konektora: Vezmite konektor a vložte koncový bod oboch pásikov do konektora. Uistite sa, že kladné (+) a záporné (-) označenie prúžkov sa zhoduje s označením konektora.
3. Zaistenie: Po vložení LED pásika do konektora ho zaistite plastovým krytom. Buďte jemní a uistite sa, že je kryt dokonale nastavený. Dvakrát skontrolujte kladné (+) a záporné (-) značky.

Spájkovanie LED pásikov

Spájkovanie je najspoľahlivejší spôsob spájania LED pásikov pre dlhotrvajúce a kritické spojenia. Takto vzniknutý spájkovaný spoj je vhodné zaizolovať.

Postup spájkovania

1. Príprava pásikov: Uistite sa, že konce oboch pásikov majú úhľadný rez. Opatrne odlepte lepiacu podložku 3M zo spájkovacej podložky jedného z LED pásikov.
2. Pocínovanie podložiek: Pocínujte spájkovacie plôšky na pásovom segmente, ktorý bude umiestnený pod druhým. Nikdy nezahrievajte spájku priamo; vždy ohrievajte cieľovú oblasť.
3. Spájkovanie: Po aplikovaní dostatočného tepla na oblasť zarovnajte nepocínovaný pásový segment priamo na novo pocínované podložky a zahrejte. Držte spájkovačku na mieste, kým sa spájka neroztopí a nezačne tiecť. Uistite sa však, že pásik nie je príliš horúci, inak sa kryty obvodov môžu začať zdvíhať zo substrátu PCB.
4. Posilnenie spoja: Pridajte malú časť spájky na hornú časť podložky, aby ste posilnili spojenie.

Konektory vs. Spájkovanie: Porovnanie

Voľba medzi konektormi a spájkovaním závisí od požiadaviek na stabilitu, zručnosti inštalatéra a rozpočtu.

Pripojenie a napájanie LED pásikov

Napájací zdroj

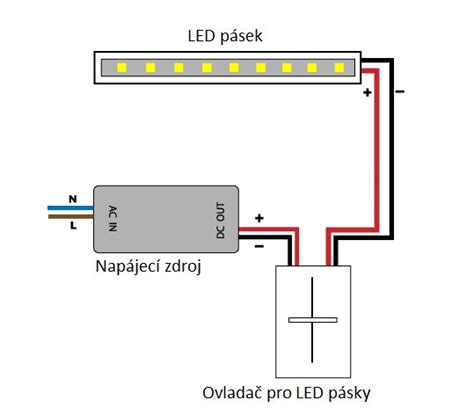

LED pásik je najčastejšie napájaný 12V alebo 24V napätím. Keďže v zásuvke je 220/230V, potrebujeme zdroj, ktorý upraví 220/230V na potrebných 12V alebo 24V. Na tento účel slúžia napájacie zdroje, ktoré sa delia na zdroje typu adaptér alebo pre kovové montážne zdroje (trafo). Dôrazne sa neodporúča používať iné ako LED zdroje. Keďže je intenzita svitu LED diód závislá na pretekajúcom prúde, je vždy potrebné použiť napájacie zdroje so stabilizovaným výstupom.

Výpočet výkonu zdroja

Pri pásiku je uvádzaná spotreba vo Wattoch (napr. 6W/m, 7,2W/m, 9,6W/m, 14,4W/m atď.). Pri výpočte výkonu zdroja vynásobte dĺžku pásika v metroch krát jeho uvedenú spotrebu. K výsledku pridajte rezervu (napr. 10%). Napríklad pre 5 metrov pásika s 7,2W/m: 5 m * 7,2 W/m = 36 W. S 10% rezervou je to 36 W + 3,6 W = 39,6 W. Použijeme najbližší dostupný zdroj, napr. 40 W.

Zapojenie

Pri jednom kuse 12V pásika do dĺžky 5m, alebo 24V pásika do dĺžky 10m, jednoducho pripojíte napájacie drôty pásika na zdroj. Iná situácia je pri 12V LED pásikoch dlhších ako 5m alebo pri 24V pásikoch nad 10m. Vtedy je ich z dôvodu dodržania rovnomerného prúdu potrebné zapojiť inak. K dispozícii je niekoľko spôsobov zapojenia.

Stmievače

Stmievač umožní meniť intenzitu svetla. Zároveň slúži aj ako diaľkové ovládanie s funkciou zapnutia, vypnutia a zmeny jasu. Pri výbere stmievača pre LED pásiky dbajte, aby výstupné napätie LED stmievača bolo zhodné so vstupným napätím LED pásika. Každý stmievač má max. povolený výkon, je však vhodné ho zaťažiť menej, napr. s rezervou 10% z max. výkonu stmievača.

Riešenie problémov po rezaní a inštalácii

LED pásik môže po rezaní vykazovať určité problémy, ktoré môžu zahŕňať blikanie, problémy s jasom alebo úplné vypnutie svetiel.

Časté príčiny a riešenia

• Rezanie nestrihateľných LED pásikov: Nie všetky LED pásy je možné rezať. Uistite sa, že váš pásik je strihateľný a má vyznačené miesta pre rez.
• Nesprávny rez: LED pásy majú na sebe značky rezu, ktoré označujú bezpečné miesto. Ak ste strihali inde, obvod je poškodený. Riešenie: Znova vystrihnite pásik na správnom mieste a znova ho pripojte pomocou konektorov alebo spájkovania.
• Nesprávna polarita: Ak sú LED pásy pripojené k napájaciemu zdroju s nesprávnym polárnym zapojením (kladné (+) musí spĺňať kladné (+) a záporné (-) až záporné (-)), svetlo nebude fungovať. Skontrolujte a opravte polaritu.
• Uvoľnené spojenie: Pri použití konektorov LED pásikov sa môže spojenie uvoľniť, čo vedie k nefunkčnosti. Rovnako sa môže uvoľniť spojenie medzi napájacím zdrojom a pásikom. Skontrolujte a pevne zaistite všetky spoje.

Dôležité upozornenia a mýty

Inštalácia LED pásikov si vyžaduje rešpekt k technike, aby ste predišli poškodeniu a zaistili dlhú životnosť osvetlenia.

• Rezanie iba na vyznačených medených kontaktoch: Nikdy nerežte LED pásik mimo vyznačených medených kontaktov s ikonou nožníc, inak poškodíte obvod.
• Ostrý ohyb: Ostrý ohyb môže zlomiť vnútorné spoje pásika. Používajte buď špeciálne spojky, alebo techniky postupného zaoblenia.
• Strihanie pod prúdom: Vždy odpojte LED pásik zo zásuvky alebo od napájania pred akýmkoľvek strihaním alebo manipuláciou.
• Používajte ostré nástroje: Tupé nožnice alebo čepeľ môžu poškodiť pásik a viesť k nesprávnemu rezu. Použite ostré nožnice alebo modelársky nôž.
• Správna polarita: Ak spájate dva pásiky alebo ich pripájate k zdroju, vždy sa uistite, že značky (+) a (-) na seba nadväzujú, inak pásik nebude svietiť.
• Vodotesnosť: Pri rezaní vonkajších alebo vodeodolných LED pásikov narušíte ich vodotesnú ochranu. Neexistuje spôsob, ako dosiahnuť 100% vodotesnosť po takomto reze.
